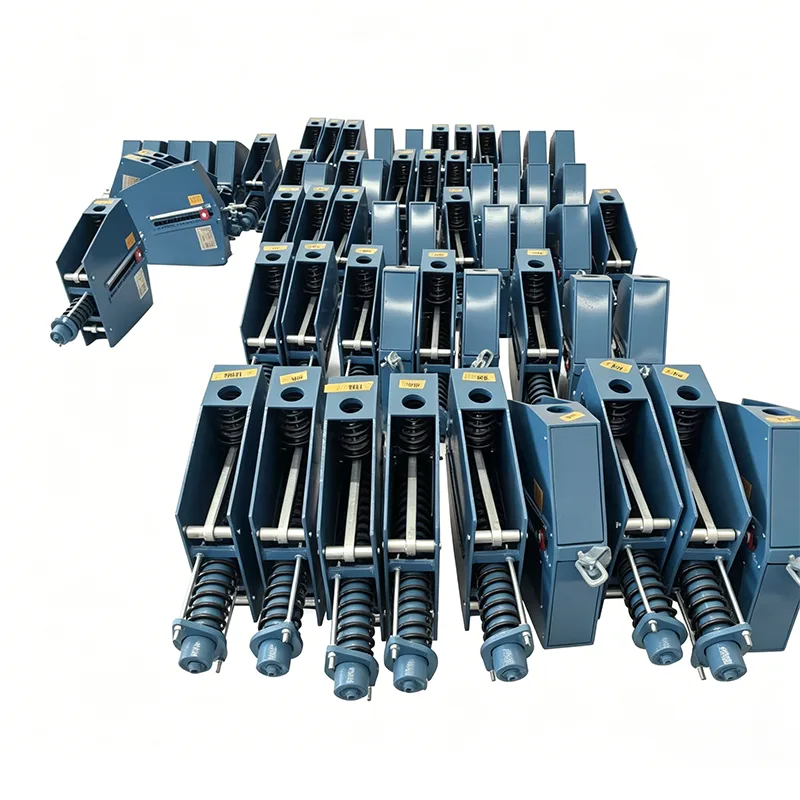

Heavy Duty konstant fjærstøtte

Når belastningen på en enkelt rørledning overstiger 300 kN og termisk forskyvning overstiger 200 mm, er vanlige konstantfjærstøtter utsatt for strukturell deformasjon, koblingsstangbrudd, tap av presisjon med konstant kraft og andre feil. Slike funksjonsfeil fører til at rørledningsspenningskonsentrasjoner overskrider tillatte verdier, utløser riving av utstyrsdyser, middels lekkasje og til og med uplanlagt nedstenging av hele anlegget. En enkelt nedleggelseshendelse kan medføre tap på titalls millioner RMB.

Last-forskyvningskurve oppnådd fra typetesten av en konstant fjærstøtte/henger. Den horisontale aksen står for forskyvning mens den vertikale aksen representerer last. Kurven forblir omtrent horisontal over hele arbeidsvandringen, noe som viser at støttekraften forblir i det vesentlige konstant når rørene bøyer seg på grunn av termisk ekspansjon og sammentrekning.

Denne typetesten verifiserer belastningskonstans, full bevegelsesstabilitet og driftssikkerhet for konstantfjærenheter. Alle produksjonsenheter er gjenstand for lastkalibrering før forsendelse, med lastavvik kontrollert innenfor ±6 % i samsvar med ANSI/MSS-SP-58-2018 og NB/T47038-2013.

Disse produktene kan brukes til industrielle rørsystemer med stor termisk forskyvning, inkludert hoveddamprørledninger og andre høytemperatur- og høytrykksrør.

Heavy Duty Constant Spring Support er et spesielt kraftig støtteutstyr utviklet for å møte utfordringer under disse ekstreme driftsforholdene. Den er spesielt utviklet for store rørledningssystemer med belastninger over 500kN og forskyvninger innenfor 400 mm.

Produktets tekniske spesifikasjoner

Produktdefinisjon og kjernedesignfilosofi

En Heavy Duty Constant Spring Support er en kraftig rørledningsstøtteanordning som leverer konstant støttekraft over hele slaget via en presisjonsmomentbalansemekanisme.

Yangzhou Tianshun Pipeline startet FoU for denne produktlinjen tilbake i 2015, med en total investering på 12 millioner RMB i dedikert produksjonsutstyr og testfasiliteter. En komplett produktportefølje er nå etablert, med en maksimal lastekapasitet på 2000kN og maksimal forskyvning på 600 mm, rangert på et ledende innenlandsnivå.

Vår kjernedesignfilosofi sentrerer seg om redundant sikkerhet: alle kritiske komponenter er konstruert med sikkerhetsfaktorer høyere enn industristandarder for å sikre tilstrekkelige sikkerhetsmarginer selv under ekstreme arbeidsforhold. I mellomtiden minimerer strukturell optimering total størrelse og vekt uten at det går på bekostning av strukturell styrke, reduserer installasjons- og transportkostnadene.

Detaljert redundanssammenbrudd

1. Hovedrammeredundans: Konstruert av 20–50 mm tykke integrert sveisede stålplater utstyrt med langsgående og tverrgående stivere, som løfter den totale stivheten med over 60 %.

2. Redundans for fjærsystem: Parallell utforming med flere fjærer sikrer at gjenværende fjærer fullt ut tåler rørledningsbelastninger selv om en fjær svikter.

3. Overføringsmekanisme Redundans: Synkroniserte doble koblingsstenger eliminerer risikoen for sammenbrudd i støtten som følge av brudd på en enkelt stang.

Full serie standard spesifikasjonsdiagram

Seks standardserier med Heavy Duty Constant Spring Supports er tilgjengelige for å dekke de fleste tunge industrielle bruksscenarier:

Egendefinerte materialkvaliteter og skreddersydde design tilbys på kundeforespørsel for alle modeller.

Hele livssyklusen pålitelighetsverifiseringssystem

Et strengt ende-til-ende-verifiseringssystem er implementert for å garantere pålitelig ytelse under ekstreme forhold. Hver Heavy Duty Constant Spring Support gjennomgår fem obligatoriske inspeksjonsprosedyrer:

Alle inspeksjonsposter arkiveres for en minimumsoppbevaringsperiode på 15 år og er tilgjengelige for kunder når som helst. Vårt testlaboratorium har CNAS-akkreditering, og leverer internasjonalt anerkjente testresultater.

Global Benchmark Project Track Record

Fra mai 2026 har våre Heavy Duty Constant Spring Supports blitt distribuert på tvers av 120 storskala industriprosjekter over hele verden, inkludert:

▶  Et raffinerings- og kjemisk integreringskompleks på 10 millioner tonn/år: 320 sett med HD-800- og HD-1200-støtter følger med

▶  Et atomkraftverk på millioner kilowatt: 156 sett med kraftige konstantfjærstøtter i atomsikkerhetsklasse levert

▶  En 20 millioner tonn LNG-mottaksterminal på 20 millioner tonn/år: 89 sett med lavtemperatur-dedikerte, kraftige konstantfjærstøtter leveres

▶  En 3000MW termisk kraftstasjon: 245 sett med kraftige støtter for hoveddamprørledninger levert

Påvist ytelse på tvers av disse landemerkeprosjektene bekrefter enestående pålitelighet og stabilitet, samtidig som den utstyrer oss med omfattende ingeniørerfaring med å designe kraftige rørledningsstøttesystemer.

Prosjekttilpasset levering og eksklusive tjenester

Tilpassede leveringspakker for Heavy Duty Constant Spring Supports leveres for store prosjekter:

1. Dedikert prosjektteam: Hvert større prosjekt er tildelt en dedikert prosjektleder, teknisk ingeniør og kvalitetsingeniør for å overvåke fremdriften i hele syklusen.

2.Trinnvis forsendelse: Batchlevering i samsvar med byggeplaner på stedet for å redusere lagringsbyrder på stedet.

3. Aksepttjeneste på stedet: Ingeniører er sendt ut for å utføre produktgodkjenning og installasjonsveiledning på stedet.

4.On-site teknisk standby-støtte: Beboer ingeniørstøtte tilgjengelig under høye installasjonsfaser.

5. Langsiktig oppfølgingstjeneste: Årlige revisjoner av driftstilstanden etter idriftsettelse med anbefalinger om profesjonelt vedlikehold.

Vi gir en 18-måneders garantiperiode, 6 måneder lenger enn bransjegjennomsnittet. For kvalitetsfeil som oppstår innenfor garantidekningen, garanterer vi en 48-timers responstid og feilsøking på stedet innen 72 timer.

Ofte stilte spørsmål (FAQ)

Spørsmål: Hva er din maksimalt oppnåelige belastning og forskyvning for Heavy Duty Constant Spring Supports?

A: Standardmodeller når en maksimal belastning på 2000kN og maksimal forskyvning på 600 mm. Skreddersydde design er tilgjengelig for ekstra store krav, som kan tåle opptil 3000 kN belastning og 800 mm forskyvning.

Spørsmål: Er produktene egnet for lavtemperaturservice?

A: Ja. Spesialvarianter med lav temperatur tar i bruk 304 eller 316L rustfritt stål, validert via slagtesting ved lav temperatur, og kan fungere stabilt ved -196 ℃ for LNG, etylen og andre kryogene rørledningssystemer.

Spørsmål: Hva er standard ledetider?

A: Standardmodeller har en ledetid på 45–60 dager; tilpassede enheter tar 60–90 dager avhengig av kompleksitet. Rush-produksjon er tilgjengelig for hasteprosjekter, med en korteste ledetid på 30 dager.
