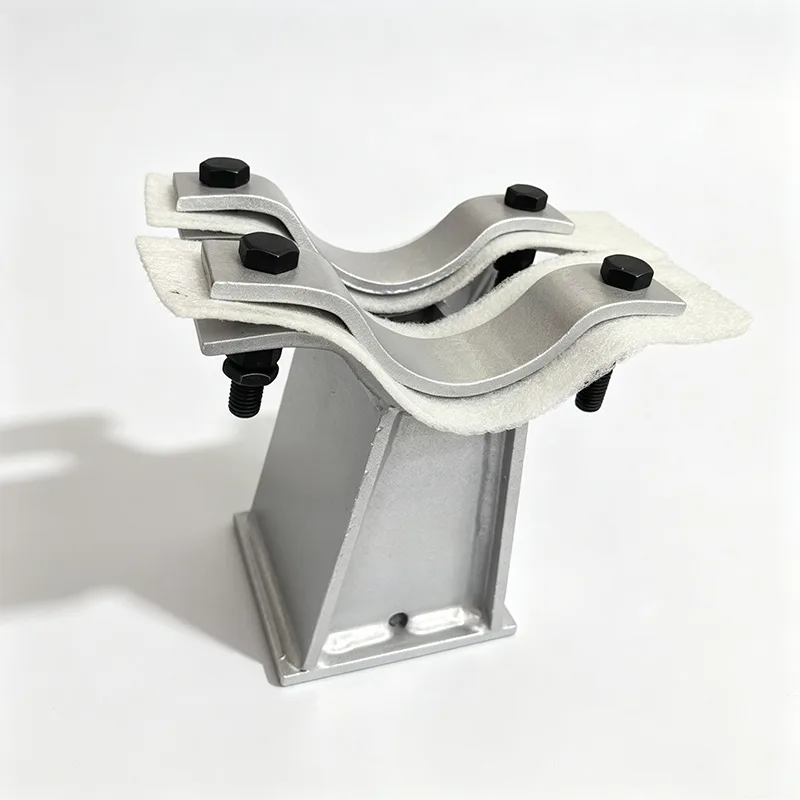

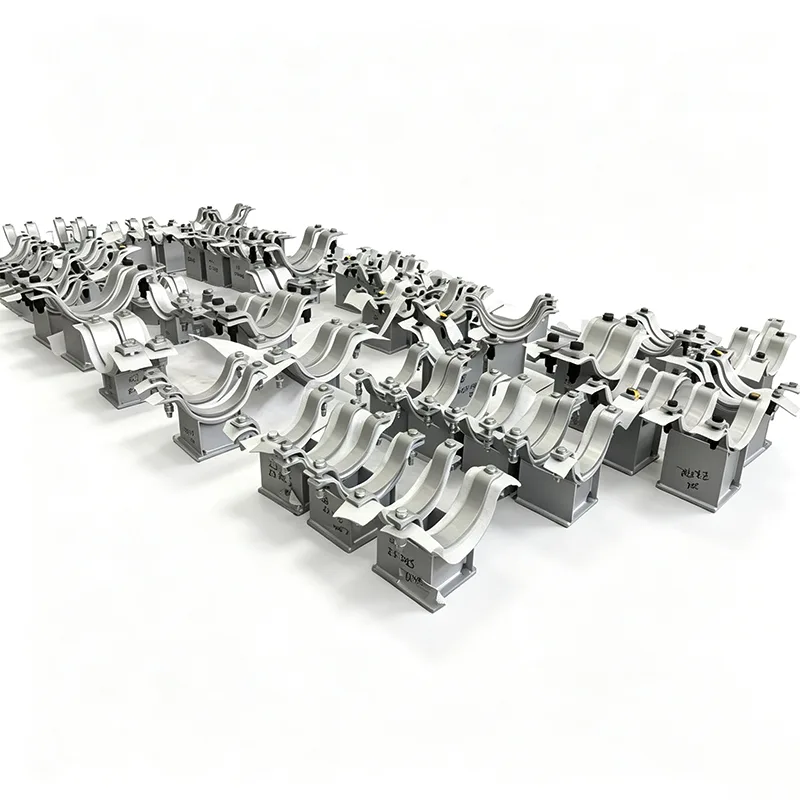

Galvanisert dobbeltrørstøtte for stålbjelker

Ikke alle rørstøtter trenger å være en eksotisk legering. I de fleste industrielle omgivelser – tenk på rørstativ, brukskorridorer, kompressorstasjoner eller kommersielle kjelerom – det du virkelig trenger er en støtte som går raskt inn, holder lasten uten å skli, og som ikke begynner å ruste etter to regnperioder. Det er akkurat den plassen vår galvaniserte dobbeltrørstøtte for stålbjelker opptar.

Vi begynte å bygge disse støttene etter gjentatte ganger å ha hørt fra installasjonsentreprenører at boring eller sveising på eksisterende konstruksjonsstål bremset dem og skapte korrosjons-hotspots. Siden 2012 har vi foredlet designet basert på direkte feltinndata, og sendt tusenvis av disse enhetene til prosjekter i mer enn 45 land.

Hva gjør denne støtten annerledes på stedet

Ingen sveising, ingen boring – ekte klemmemontering

Den galvaniserte doble rørstøtten for stålbjelker er konstruert for å festes direkte til topp- eller bunnflensen til en I-bjelke eller H-bjelke ved hjelp av en robust mekanisk klemmemekanisme. Vanligvis involverer dette et par klemplater av høyfast karbonstål med herdede settbolter eller et sadel-og-U-boltarrangement, avhengig av bjelkeprofilen. Klemmen er dimensjonert for å matche bjelkens flensbredde og tykkelse nøyaktig, så når mannskapet ditt trekker den ned, forskyves den ikke under termiske eller vibrerende belastninger. Ingen feltsveising betyr ingen skade på bjelkens eksisterende belegg eller brannsikring, og ingen varmt arbeid tillater å bremse ting.

Ekte varmgalvanisering, ikke bare en sinkspray

Hver komponent – ​​de doble rørsadlene, klemplatene, koblingsstiverne og all maskinvare – blir først fremstilt, og deretter helt nedsenket i et varmgalvaniseringsbad i henhold til ISO 1461. For våre standardseksjoner (typisk 6 mm og tykkere), gir dette en gjennomsnittlig sinkbeleggtykkelse på 85 µm eller mer, under et metallisk bindet lag med jern-zink eller mer. Vi maler ikke over det, og vi er ikke avhengige av galvaniserte overflater som kan flasse av under boltemoment. Etter galvanisering blir gjengene jaget rene, og sammenstillingene blir prøvemontert for å garantere at personell på stedet ikke kjemper mot en bolt som ikke gjenger.

Dobbeltrørkonfigurasjon som faktisk fungerer

Den "doble" delen betyr at en støttebjelkeklemme bærer to separate rørsadler, side ved side eller stablet. Sadlene er profilert for å matche de to rørdiametrene dine – ofte forskjellige størrelser for tilførsels- og returledninger, for eksempel – og har nok klaring for isolasjon, ekspansjonsbevegelse og skiftenøkkeltilgang. Vi bearbeider salradiusen i stedet for å presse den, noe som gir en konsistent full-kontakt lageroverflate og forhindrer lokal ovalisering av tynnvegget rør. Der termisk bevegelse er et problem, kan vi integrere glideelementer eller PTFE-puter, akkurat som på våre mer komplekse ekspansjonsstøtter.

Materialet og korrosjonshistorien

Vi bygger den primære strukturen fra S235JR eller S275JR strukturelt karbonstål (tilsvarer ASTM A36 eller A572 Gr. 50), hentet fra fabrikker som gir full EN 10204 3.1 sporbarhet. Boltingen er typisk karbonstål av klasse 8.8, også varmgalvanisert, med voks- eller anti-festebelegg på gjengene for å forhindre gnaging under tiltrekking.

Et poeng vi ofte blir spurt om: vil galvaniseringen overleve i et kjemisk anlegg eller nær kysten? Varmgalvaniserte belegg har en dokumentert levetid på 30–50 år i mange atmosfæriske miljøer, selv i moderat aggressive industrielle omgivelser. Vi kan gi sinkbeleggets vektsertifikat og tykkelsesmålinger fra vår interne magnetiske måling for hver batch. Hvis miljøet ditt er mer aggressivt, kan vi anbefale å oppgradere til saler i rustfritt stål – men den ærlige sannheten fra prosjekterfaringen vår er at for de fleste bruksrør på konstruksjonsstål, er galvanisert det riktige tekniske valget og det mest kostnadseffektive.

Last og ingeniørstøtte

Mens en dobbeltrørstøtte ser enkel ut, kan de kombinerte belastningene på bjelkeklemmen være betydelige. Vi verifiserer hver montering for:

Vertikal egenvekt av begge rør, fulle av vann eller produkt

Sideskyv fra termisk ekspansjon, vind eller vibrasjon med liten boring

Klemmesklisikkerhet basert på boltforspenning og friksjonskoeffisient

Bøyespenning i seterstiverne og lokal flensbøyning i bjelken

Standardenheter er klassifisert for vertikale laster fra 2 kN opp til 60 kN per rørsadel, med større kapasiteter mulig på konstruerte bestillinger. Vi vil gi en lastvurderingstabell eller et prosjektspesifikt beregningsark når du sender oss dine rørspenningsdata.

Applikasjoner hvor disse støttene tjener seg

Vi ser disse galvaniserte doble støttene gå inn i:

Rørstativ over bakken i kjemiske anlegg og raffinerier, hvor hundrevis av identiske bjelkemonterte støtter er nødvendig og installasjonshastighet direkte påvirker prosjektplanen

Kraftverk BOP (balanse av anlegg) rør – CW, brannvann, instrumentluft og andre ledninger som går langs konstruksjonsstål

Store kommersielle HVAC-systemer, der varmgalvanisering gir et rent, industrielt utseende som ofte spesifiseres for utsatte mekaniske rom

Vann- og avløpsrenseanlegg, både innendørs og utendørs, hvor en galvanisert støtte håndterer fuktighet og sporadiske kjemiske røyk langt bedre enn en malt.

Hvordan vi sørger for at alt er riktig

Vår butikkprosess inkluderer:

Forgalvaniseringsinspeksjon av alle fabrikerte deler for sveisekvalitet og dimensjonsnøyaktighet

Varmgalvanisering ved sertifiserte anlegg, med badkjemi og nedsenkingstid kontrollert per parti

Inspeksjon etter galvanisering: visuell sjekk for jevnhet, ingen nakne flekker eller overdreven slagginneslutninger; sinktykkelse målt med en kalibrert digital måler på flere punkter per del

Prøvemontering av en prøve fra hver batch for å bekrefte bolttilpasning og setejustering

Emballasje med beskyttende separasjon for å forhindre gnaging av sink-på-sink under transport

Alle QC-poster er kompilert og følger med forsendelsen, sammen med materialsertifikater og en samsvarserklæring.

Tilpasning er standard praksis

Vår erfaring er at svært få doble rørstøtter bestilles "hyllevare". Du kan trenge en klemme som passer til en bjelkeflenstykkelse vi ikke har på lager, eller en sal på 6" og den andre på 2", eller en utvidet høyde for å fjerne eksisterende isolasjon. Teamet vårt er vant til å ta en dimensjonert skisse eller en bjelke- og rørplan og gjøre den om til en fabrikkert del i løpet av dager. Den tekniske gjennomgangen og tegningen tar vanligvis 2–3 virkedager for en ny konfigurasjon.

FAQ

1. Er galvaniseringen varm- eller galvanisert, og hvor tykt er belegget?

Vi bruker kun varmgalvanisering i henhold til ISO 1461. Etter fabrikasjon er hele enheten nedsenket i smeltet sink, og danner et metallurgisk bundet jern-sinklegeringslag dekket av ren sink. For våre standard materialtykkelser (≥6 mm), kan du forvente en gjennomsnittlig beleggtykkelse på 85 µm eller mer. Dette er en fundamentalt forskjellig prosess fra galvanisering, som legger et tynt, rent kosmetisk lag som gir langt mindre korrosjonsbestandighet. Vi måler beleggtykkelse på flere punkter på hver batch og registrerer verdiene på inspeksjonsrapporten.

2. Hvordan sikrer du at bjelkeklemmen ikke sklir under belastning eller vibrasjon?

Klemmen er utformet slik at et spesifikt moment på settboltene genererer en forutsigbar klemkraft, som vi konverterer til sklisikkerhet ved hjelp av en konservativ friksjonskoeffisient (typisk 0,3 for galvanisert stål på stål). Våre lasttabeller spesifiserer momentverdien som kreves for å oppnå den nominelle kapasiteten, og vi verifiserer klemmens sklimotstand gjennom fysisk lasttesting på faktiske bjelkeseksjoner. For kritiske bruksområder kan vi levere dreiemomentdiagrammer og anbefale periodisk etterjustering som en del av rutinemessig vedlikehold.

3. Hvilke typer stålbjelker kan denne støtten passe?

Vår standard klemmedesign tilpasser europeiske IPE-, HEA-, HEB-seksjoner og amerikanske bredflens (W) og S-former. Vi lagerfører klemmesett for flensbredder fra ca. 100 mm til 300 mm og flenstykkelser opptil 30 mm. Utenfor dette utvalget produserer vi skreddersydde klemplater – bare send oss ​​bjelkeseksjonsbetegnelsen din, og vi designer klemmen slik at den matcher innen 2–3 virkedager.

4. Kan de to rørene ha ulik diameter, og hvordan bestemmes avstanden?

Absolutt. Vi bearbeider hver sal for å matche dens spesifikke utvendige rørdiameter, slik at en 6" prosesslinje og en 2" instrumentluftledning kan dele samme støtte. Sadel-senter-til-senter-avstanden er utformet basert på dine medfølgende dimensjoner, og gir nok klaring for isolasjon, termisk ekspansjon og bolttilgang. Hvis du er usikker på avstanden, vil ingeniørene våre foreslå en minimumsklaring basert på rørspesifikasjonene du oppgir.

5. Vil fastklemming på bjelken skade malingen eller brannsikringen?

Klemmen utøver høyt kontakttrykk lokalt, men belastningen fordeles over hele kontaktflaten til klemplaten. Vi anbefaler vanligvis at bjelkebelegget herdes fullstendig før installasjon. Mindre innrykk av myk maling er mulig, men kompromitterer ikke bjelkens strukturelle integritet. For brannsikring er klemmen designet for å sitte direkte på stålflensen, så ethvert brannsikringsmateriale bør termineres eller strippes lokalt rundt klemområdet – våre tegningsnotater vil gjøre dette klart.

6. Gir du beregninger for belastningsgrad, eller bare en katalogkapasitet?

Vi kan gjøre begge deler. Vår standardkatalog gir konservative karakterer for vanlige bjelkestørrelser og rørkombinasjoner. For prosjektspesifikke konfigurasjoner, kjører vi en fullstendig beregning som sjekker klemmens sklimotstand, boltspenning, bøyestress og lokal bøyning av bjelkeflens. Beregningsarket er en del av innleveringsdokumentasjonen vi normalt leverer til EPC-er og rådgivende ingeniører.

Et praktisk notat fra feltet

Vi har lært gjennom årene at på store rørstativ kommer forskjellen mellom en jevn installasjon og en frustrerende en ofte ned til klemmenes justerbarhet. Det er derfor bjelkeklemmene våre har et boltearrangement – ​​ingenting faller av bjelken når montøren din jobber over hodet. Det er en liten detalj, men når du ganger den med 500 støtte, blir det ekte penger i spart arbeidskraft. Det er den typen tilbakemeldinger vi bygger tilbake i produktet.

Har du en bjelkedel, to rørstørrelser og en last, kan vi ha et tilbud og en konsepttegning klar for deg innen 24 timer. Du er også velkommen til å besøke vår Yangzhou-fabrikk og se galvaniseringskvaliteten og monteringsprosessen på førstehånd – vi har funnet ut at når en ingeniør ser beleggtykkelsen og tilpasningskonsistensen, blir beslutningen enkel.
