Rørstøtte for Cryogenic Service

I kryogene rørsystemer kan selv et lite feiltrinn i støttedesign føre til sprø brudd, overdreven varmeøkning eller farlig belastning på tilkoblet utstyr. Hos Yangzhou Tianshun har vi konstruert rørstøtter for LNG flytende tog, etylenlagringsterminaler og luftseparasjonsenheter siden 2012. Vi forstår at en støtte i denne tjenesten ikke bare er et stykke stål – det er en nøye beregnet sammenstilling som må håndtere kald krymping, opprettholde isolasjonsintegritet og holde seg i ødeleggelse.

Materialvalg som setter sikkerhet først

All vår rørstøtte for kryogen service er laget av materialer som beholder seigheten ved de laveste driftstemperaturene. For den metalliske lastbanen bruker vi vanligvis ASTM A320 L7 bolting, 304L eller 316L rustfritt stål for klemkropper, og lavtemperatur karbonstål (A350 LF2) der designforholdene tillater det. Hver varme av materialet blir støttestet ved designens minimumstemperatur – Charpy V-notch-verdier leveres som standard i dokumentasjonspakken, ikke bare på forespørsel.

Konstruert for kald krymping og lastvariasjon

Når et 30 meter langt LNG-rør avkjøles fra omgivelsestemperatur til -162 °C, kan det trekke seg sammen med over 50 mm. Våre støtteenheter er konfigurert for å tillate denne bevegelsen uten å indusere sekundære påkjenninger. Vi tilbyr:

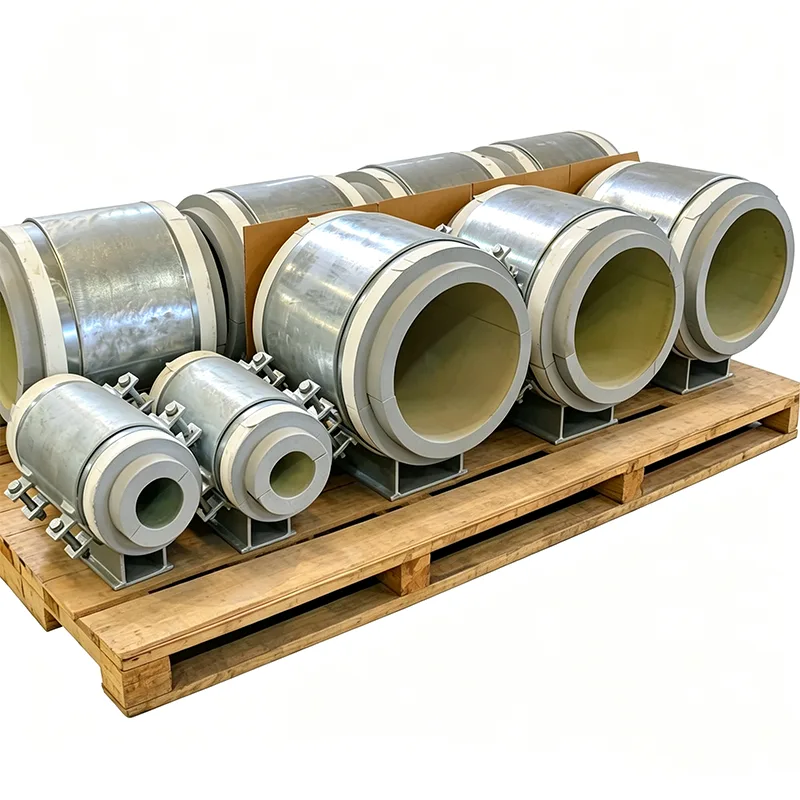

Kryogene glideplater med PTFE eller grafittimpregnerte puteoverflater, festet til en bærende isolasjonsblokk som forhindrer kaldoverføring til støttestålet.

Forhåndsinnstilte kuldesko som kompenserer for termisk sammentrekning, og eliminerer gjetting under installasjonen.

Konstante fjærstøtter innstilt for å opprettholde nesten null lastvariasjon gjennom hele kaldbevegelsesområdet, og forhindrer dyseoverbelastning på kryogene pumper og kompressorer.

Isolasjonsintegrering som forhindrer is og kondens

En sprukket dampsperre eller et kaldt sted på en støtte kan føre til isdannelse, CUI (korrosjon under isolasjon) og energitap. Våre støtter er designet for å integreres med både PIR (polyisocyanurat) og cellulære glassisolasjonssystemer. Den bærende isolasjonsdelen er fullstendig innkapslet mellom rørskoen og konstruksjonsstøtten, med en kontinuerlig dampsperrebane. Vi kan også forskjære den sekundære isolasjonen for å matche rørentreprenørens tykkelse og manteldetaljer.

Testing og dokumentasjon for full sporbarhet

Vi utfører intern lasttesting ved omgivelses- og simulerte kalde forhold for kritiske sammenstillinger. En standard kryogen støtteordre fra Tianshun inkluderer:

EN 10204 Type 3.1 materialsertifikater med registreringer av lavtemperaturpåvirkning.

Dimensjonsverifiseringsrapporter for isolasjonstykkelse og skoforskyvning.

Sveiseprosedyrekvalifikasjonsregistreringer (WPAR) når sveising er involvert.

Valgfri tredjeparts vitnetesting av TÜV, BV eller SGS.

Søknader

LNG-mottaksterminaler og toppbarberingsanlegg

Lagring og håndtering av etylen, propylen og flytende ammoniakk

Industrielle gassanlegg (LOX, LIN, LAR)

Kryogene rørledningsgallerier og sekundære tankområder

Kaldebokser i luftseparasjon og hydrokarbonbehandling

Våre kryogene støtter er i bruk i dag på tvers av prosjekter i Midtøsten, Sørøst-Asia og Nord-Amerika, og opererer pålitelig under noen av de mest krevende termiske forholdene.

Hvorfor Tianshun?

Vi er en spesialprodusent, ikke en generell distributør. Vårt ingeniørteam kan ta rørspenningsisometriene dine, identifisere hver kald støtteposisjon og foreslå en optimalisert montering som reduserer både materialkostnader og installasjonstid uten å gå på bekostning av isolasjonsytelsen. Over 70 % av virksomheten vår kommer fra gjentatte bestillinger – et direkte resultat av å levere forutsigbar kvalitet i hver forsendelse.

FAQ

Spørsmål: Hva er den laveste temperaturen de kryogene støttene dine kan håndtere?

A: Ned til -196°C (temperatur for flytende nitrogen). For flytende helium service, kontakt vårt ingeniørteam.

Spørsmål: Kan du matche vår eksisterende rørsko og isolasjonsdetalj?

A: Ja. Vi produserer regelmessig etter kundespesifikke tegninger, inkludert ikke-standard skohøyder, klemmestiler og isolasjonstykkelser.

Spørsmål: Leverer du isolasjonsmaterialet som en del av støtten?

A: Ja, vi leverer den bærende isolasjonen (PIR, skumglass eller tre) fullstendig bundet til rørskoen. Den omkringliggende sekundære isolasjonen og kledningen er vanligvis påført sted, men vi kan tilby prefabrikkerte isolasjonssett.

Spørsmål: Hvordan forhindrer du sprekkdannelse i isolasjonen under sykliske kuldebelastninger?

A: Den bærende blokken er utformet med en trykkfasthet godt over maksimalt beregnet bæretrykk. Vi forskyver også skjøter i flerlagsisolasjon og bruker fleksible limsystemer som tar imot differensiell bevegelse.

Spørsmål: Hvilke standarder overholder de kryogene støttene dine?

A: Våre design følger MSS SP-58, ASME B31.3 Chapter VI (for LNG), EN 13480 og de siste GIIGNL-retningslinjene. CE-merking under PED kan leveres der det er aktuelt.

Spørsmål: Kan du håndtere korte leveringstider for nødreservedeler?

A: Ja. Vi har et lager av vanlige kryogene glideplater og boltsett. For ferdigproduserte sammenstillinger er ekspressproduksjon mulig på 7-10 dager.
