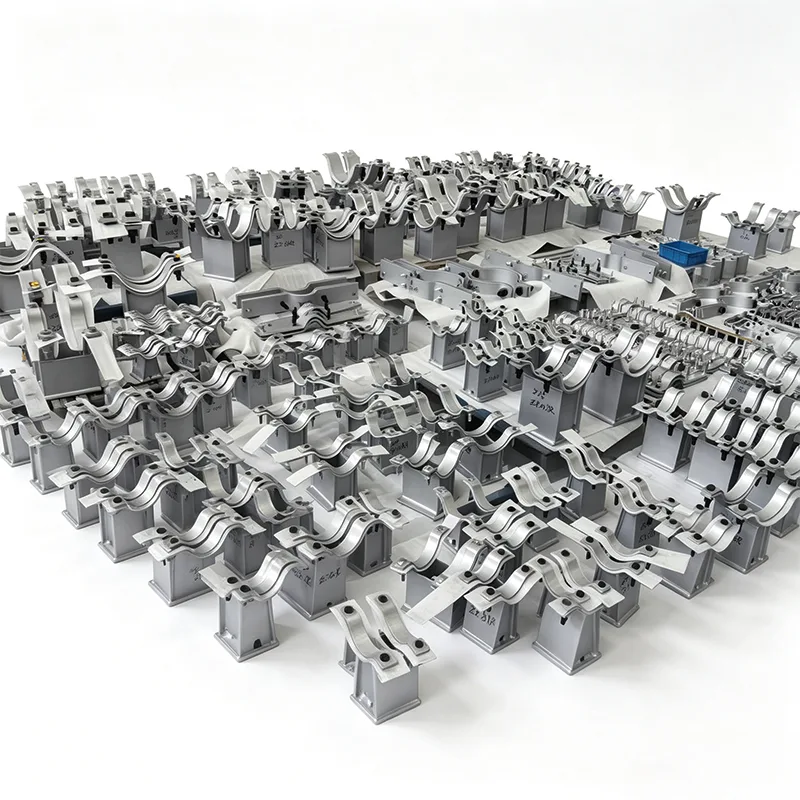

Sadelrørstøtter i rustfritt stål

Når en rørstøtte må sitte i et saltfylt kystanlegg, håndtere aggressive kjemiske utvaskinger eller holde seg vedlikeholdsfri i flere tiår inne i en steril prosesslinje, er materialvalget alt. Hos Yangzhou Tianshun har vi designet og levert rørstøttesystemer siden 2012, og våre sadelrørstøtter i rustfritt stål er bygget for akkurat de situasjonene – der standard karbonstål ikke holder mål.

Hver stolstøtte i rustfritt stål vi sender gjenspeiler 14 år med direkte tilbakemeldinger fra EPC-entreprenører, vedlikeholdsingeniører og prosjekteiere over 45+ land. Vi har lært hva som fungerer, hva som svikter tidlig, og hvordan vi konstruerer vanlige feilpunkter lenge før en støtte noen gang berører røret ditt.

Hva du får med en Tianshun stolpestol i rustfritt stål

Materiell integritet du kan spore

Vi bearbeider salkropper og støttekomponenter fra solid 304 (UNS S30400) eller 316L (UNS S31603) rustfri stålplate og stanglager – ikke støpte ekvivalenter. Hver varme av materiale kommer med et EN 10204 3.1 mill testsertifikat, og vi opprettholder full sporbarhet fra råvaremottak til sluttkontroll. For prosjekter som krever forbedret gropmotstand, er duplex 2205 eller superaustenittiske kvaliteter tilgjengelig på forespørsel.

Konstruert form, ikke bare en bøyd plate

Sadelradiusen er presisjonsmaskinert for å matche den faktiske ytre diameteren til røret ditt, typisk fra 1" NB opp til 48" NB og større. Dette eliminerer punktbelastningen som kan oppstå med generiske V-formede støtter. På varme linjer utvider vi ofte salbredden og inkorporerer PTFE- eller grafittglideplater med lav friksjon direkte i designet – slik at støtten fungerer med rørets termiske bevegelse, ikke mot den.

Stanchion design som gjør installasjonen forutsigbar

Selve stolpen – den vertikale stolpen som binder salen til konstruksjonsstålet – er tilgjengelig i fast høyde eller justerbare konfigurasjoner. Faste stendere er vanligvis en enkelt sveiset fabrikasjon av kanal, H-bjelke eller rør i rustfritt stål, med en helgjennomtrengningssveis ved setebunnen. Justerbare design inkluderer en gjenget stamme og låsemutterarrangement, som tillater presis høydeinnstilling under varmjustering uten å kutte eller sveise på nytt.

Alle bærende sveiser utføres av sertifiserte sveisere til prosedyrer kvalifisert under ASME Seksjon IX, med sveisekart og NDE (PT eller RT) tilgjengelig etter behov. Overflatefinish etter sveising er standard beiset og passivert for å gjenopprette full korrosjonsmotstand.

Hvordan lastene håndteres

Vi antar ikke bare at "rustfritt er sterkt." Våre interne ingeniører sjekker hver stolpesammenstilling for kombinasjonen av vertikal egenvekt, termisk ekspansjonskraft, sporadiske vind- eller seismiske belastninger, og enhver løfting som kan oppstå ved retningsendringer. Hvis prosjektet ditt har spesifikke designkoder (ASME B31.1, B31.3, EN 13480, etc.), kan vi gi tilsvarende spenningsanalyse og lastdata. Vi har sendt støtter designet for vertikale belastninger fra noen få hundre Newton opp til over 300 kN.

Hvor du vil se disse støttene i tjenesten

I løpet av årene har våre stolper i rustfritt stål gått inn på steder der feil ikke er et alternativ:

LNG-reforgassingsterminaler – 316L saler i friluftsmaritime miljøer med kontinuerlig saltspray.

Farmasøytiske WFI-løkker (vann til injeksjon) – 304 rustfrie med full dokumentasjonspakker og elektropolerte finishalternativer.

Spiselige olje- og drikkeplanter – støtter designet med hygieniske profiler, minimale sprekker og FDA-kompatible pakningsmaterialer der det er nødvendig.

Kjemisk prosessering og kaustisk lagring – spesielt utvalgte kvaliteter for motstand mot kloridspenningskorrosjon.

Offshore plattformoversider – justerbare stolper som muliggjør omjustering etter strukturelt oppgjør, alt i 316L med full tredjepartsinspeksjon.

Hvordan vi sørger for at kvaliteten er ekte

Hver stolsaddel går gjennom vårt interne testlaboratorium før utgivelse:

Dimensjonsverifisering mot avtalte fabrikasjonstegninger

PMI (positiv materialidentifikasjon) for karakterbekreftelse på rustfrie deler

Dye penetrant eller radiografisk inspeksjon på kritiske sveiser (i henhold til kundens spesifikasjon)

Lasttesting på forespørsel for nye eller sterkt tilpassede design

Fabrikken vår er ISO 9001:2015-sertifisert, og vi er vant til å samarbeide med tredjepartsinspektører fra SGS, Bureau Veritas, TÜV og kunderepresentanter under produksjon og sluttinspeksjon.

Tilpasning er normen, ikke en tilleggsavgift

Svært få prosjekter trenger en "katalog" stolpesadel i rustfritt stål. De fleste krever justeringer – forskjellige bunnplatedimensjoner, spesifikke boltehullmønstre, utvidet høyde for å frigjøre isolasjon, en spesiell sadelvinkel, integrerte føringer eller holdeklemmer. Det er greit. Vi har bygget produksjonsarbeidsflyten vår rundt små batch, skreddersydde bestillinger. Send oss ​​ditt rørdatablad, din stålkonstruksjonsforhøyning eller en enkel skisse, og våre ingeniører vil returnere en forslagstegning innen 2-3 virkedager.

For prosjekter med repeterende krav til rørstativ, kan vi forhåndskonstruere en komplett støtteplan, identifisere optimaliseringsmuligheter og redusere de totale installerte kostnadene uten å gå på akkord med koden.

En siste merknad om pålitelighet

De fleste av våre bestillinger for rørstøtte i rustfritt stål kommer fra kunder som allerede har installert støtte i karbonstål fra oss og kom tilbake spesifikt for oppgraderingen av rustfritt stål. Når du har en rørspesifikasjon som krever at «alle fuktede og eksterne støttekomponenter skal være korrosjonsbestandige», forstår vi at det betyr at stolpesadlen er en del av systemet – ikke en ettertanke. Vi bygger det på den måten, inspiserer det på den måten og dokumenterer det på den måten.

Trenger du et tilbud eller en rask teknisk gjennomgang?

Kontakt ingeniørteamet vårt på [e-post / telefon] med din rørstørrelse, nødvendig høyde og belastningsforhold. Du vil vanligvis ha et komplett forslag på mindre enn 24 timer for standardforespørsler. Vi arrangerer også gjerne et fabrikkbesøk i Yangzhou – å se hvordan de rustfrie salene går fra plate til sluttmontering er den beste måten å forstå forskjellen ekte produksjonskontroll utgjør.

FAQ

1. Hvilke kvaliteter av rustfritt stål tilbyr du for stolpesadler, og hvordan vet jeg at jeg virkelig får 316L?

Vårt standardlager inkluderer 304 (UNS S30400) og 316L (UNS S31603) plate og stang. For kloridtunge eller offshore-miljøer anbefaler vi sterkt 316L på grunn av molybdeninnholdet, som i stor grad forbedrer gropmotstanden. Hver varme av materiale vi mottar kommer med et EN 10204 3.1 mill testsertifikat, og før skjæring eller sveising starter, utfører vårt interne laboratorium PMI (Positive Material Identification) ved å bruke håndholdt XRF på rustfrie kvaliteter. Du vil motta en kopi av den PMI-rapporten i den endelige dokumentasjonspakken - ingen gjetting, ingen "stol på meg."

2. Kan du produsere en sal som passer til en ikke-standard rør-OD eller isolasjonstykkelse?

Ja, dette er rutine for oss. Du oppgir den faktiske utvendige diameteren til røret (og isolasjons-OD hvis salen sitter på isolert rør), og vi bearbeider salradiusen for å matche den nøyaktige dimensjonen. Dette er ikke en bøyd plate som "ser tett ut" - kontaktflaten er frest til spesifisert radius, vanligvis med en viklingsvinkel mellom 120° og 180° avhengig av kravene til belastning og sidebegrensning. Vi kan også utvide setehøyden for å fjerne isolasjon og kledning uten feltskjæring.

3. Oppgir du belastningsklassifiseringer og spenningsberegninger for tilpassede stolpersammenstillinger?

Absolutt. Vårt ingeniørteam utfører rutinemessig vertikal last, horisontal skyvekraft og kombinerte spenningskontroller i henhold til ASME B31.1, B31.3 eller prosjektets valgte kode. Vi sender inn et beregningsark som viser knekkingskontrollen for stolpesøylen, bunnplatens lagerspenning, sveisestyrke og boltstrekk/skjær etter behov. Hvis prosjektet ditt krever uavhengig verifisering, har vi ingen problemer med å samarbeide med den utnevnte tredjepartsingeniøren din.

4. Hvilke sveise- og inspeksjonsstandarder følger du for støtte i rustfritt stål?

Alle bærende sveiser på rustfrie stolpesadler utføres av kvalifiserte sveisere etter WPS kvalifisert til ASME Seksjon IX. Det typiske leddet mellom sal og stolpe er en full-penetrasjonssporsveis, slipt glatt ved tåen. Avhengig av din spesifikasjon utfører vi dye penetrant (PT) eller radiografi (RT) på kritiske sveiser. Etter sveising blir hver rustfri montering syltet og passivert for å fjerne varmefarge og gjenopprette det passive kromoksidlaget. Du kan se forskjellen: en jevn, sølvfarget overflate uten blå misfarging rundt sveisesonen.

5. Kan jeg få en justerbar høydestøtte, og hvor nøyaktig er høydejusteringen?

Ja, vi tilbyr gjengede justerbare stolper med låsemutterarrangement, ofte brukt der nøyaktige høydeinnstilling er nødvendig under varmjustering eller der konstruksjonsstålhøyder kan variere. Typisk justeringsområde er ±25 mm, og den fine gjengen tillater 1–2 mm vertikal presisjon. Etter innstilling strammes låsemutteren og stiftsveises for å hindre bevegelse under drift. Hellastbanen er mekanisk (trådskjæring), og vi dimensjonerer stammen tilsvarende – ingen avhengighet av stiftsveisen for å bære belastningen.

6. Er dine rustfrie stålstøtter egnet for hygieniske eller vaskemiljøer (mat, apotek)?

Ja, og vi har levert mange batcher for disse applikasjonene. For hygieniske krav eliminerer vi flate horisontale overflater og sprekker der det er mulig, og vi fullfører monteringen til en overflateruhet på minimum Ra 0,8 μm (32 μin), eller elektropolert hvis spesifisert. Vi bruker også FDA-kompatible anti-festeforbindelser på gjenger og unngår ferritisk forurensning ved å holde alle verktøy og arbeidsflater dedikert til rustfritt. Dokumentasjonspakken kan inkludere overflateruhetsrapporter og detaljerte rengjøringssertifikater.

7. Hvilken dokumentasjon vil jeg motta med bestillingen min?

En standard forsendelse inkluderer:

Fulldimensjonal inspeksjonsrapport som viser faktiske vs. tegningsdimensjoner

EN 10204 3.1 materialsertifikater for alle rustfrie deler

PMI-rapport (for legeringsverifisering)

Sveisekart og NDE-rapporter (PT/RT etter behov)

Attest for beising og passivering

Samsvarserklæring og pakkeliste med varmenummer

Vi kan også tilby databøker kompilert til prosjektets spesifikke format. Omtrent 80 % av våre rustfrie støtteordrer inkluderer nå minst en grunnleggende MDR (Manufacturer's Data Record).

8. Hva er en realistisk ledetid for et parti tilpassede stolpesaler i rustfritt stål?

For mengder på 5 til 50 stykker med tilpassede dimensjoner og standard 304/316L-materiale, er vår typiske ledetid 20–30 virkedager fra tegningsgodkjenning. Større bestillinger eller de som krever dupleks rustfritt stål kan forlenges til 35–45 dager. Hvis du er på en kritisk tidslinje, kan vi diskutere fremskynding – ofte kan vi forkorte med 5–7 arbeidsdager ved å reservere materiell og skifte skift, men vi vil alltid være transparente om hva som er mulig uten at det går på bekostning av sveisekvalitet eller inspeksjonstrinn.
